制砂機
歐版破碎機
移動破碎站
進料粒度：30-40mm
生產能力：5-25t/h
應用領域：礦山、建材、化工、冶金、火電、煤炭等行業。
適用物料：石英、長石、方解石、白云石、石墨、螢石、硅灰石、磷礦石、鈣鎂磷肥、煤、煤矸石、礦渣、鋯英砂、滑石、花崗巖、鉀長石、大理石、重晶石、陶瓷、玻璃等千余種物料。

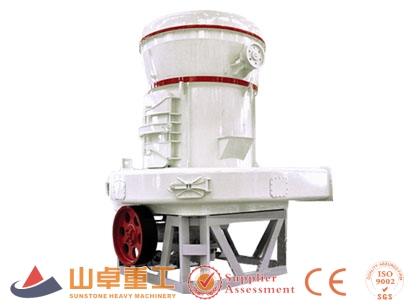

產品介紹：歐版磨粉機可加工莫氏硬度在9.3級以下，濕度在6%以下的各種非易燃易爆礦產物料。性能穩定，操作方便，能耗低、外形美觀、成品粒度自由調控。
歐版磨粉機主要用于礦山、建材、化工、冶金、火電、煤炭等行業粉磨莫氏硬度在9.3級以下，濕度在6%以下的各種非易燃易爆礦產物料，成品細度可在30-400目任意調節，例如水泥（生熟料）、石英、長石、方解石、白云石、石墨、螢石、硅灰石、磷礦石、鈣鎂磷肥、煤、煤矸石、礦渣、鋯英砂、滑石、花崗巖、鉀長石、大理石、重晶石、陶瓷、玻璃等千余鐘物料粉磨加工。
| 規格型號 | JYM110 | JYM130 | JYM165 |
| 磨輥數量 | 4 | 4 | 5 |
| 磨輥內徑 | Φ1100 | Φ1300 | Φ1650 |
| 主機轉速（r/pm） | 120 | 103 | 82 |
| 最大進料尺寸 | ＜30mm | ＜35mm | ＜40mm |
| 成品粒度 | 1.6-0.045最細可達0.038 | 1.6-0.045最細可達0.038 | 1.6-0.045最細可達0.038 |
| 產量（t/h） | 5-10 | 6.5-15 | 11-25 |
| 重量 | 18 | 28.5 | 46 |
| 主機功率 | 115.5 | 218.5 | 390 |
| 外型尺寸 | 8425×7933×8642 | 9860×8540×10227 | 8425×7933×8642 |
| 配套設備功率 | 18.15 | 18.2 | 26.45 |
1、創新性的磨輥與磨環設計。將磨輥與磨環設計成多級階梯狀，降低了物料在梯形磨輥與磨環之間的下滑速度，延長了對物料的碾壓時間，提高了成品的細度和產量。
2、高效的平衡加壓彈簧。歐版梯形磨粉機汲取雷蒙磨與懸輥磨的優點，將磨輥總成通過拉桿及水平放置的彈簧聯結到一起，其產生的徑向力避免了大塊物料進入磨腔后對主軸及軸承的損耗，提高了設備的使用壽命。
3、主機與選粉機采用軟聯結，減震彈簧與密封帶即減輕了震動和噪音，也避免了共振。
4、高密度、高精度葉輪裝置。
5、高效節能的離心引風機，歐版梯形磨粉機采用高效的葉輪式節能風機，效率比直葉片式風機大大提高。
歐形磨粉機主機工作過程是通過錐齒輪整體傳動裝置帶動中心軸轉動，軸的上端聯結著磨輥吊架，架上裝有磨輥裝置并形成擺動支點。磨輥裝置不僅圍繞中心軸回轉，還圍繞著磨環公轉，磨輥本身因摩擦作用而自轉。磨輥吊架下裝有鏟刀，其位置處于磨輥下端，鏟刀與磨輥同轉過程中把物料拋起喂入磨輥磨環之間，形成墊料層，該料層受磨輥旋轉產生向外的離心力（即擠壓力）將物料碾碎，由此而達到制粉目的。
